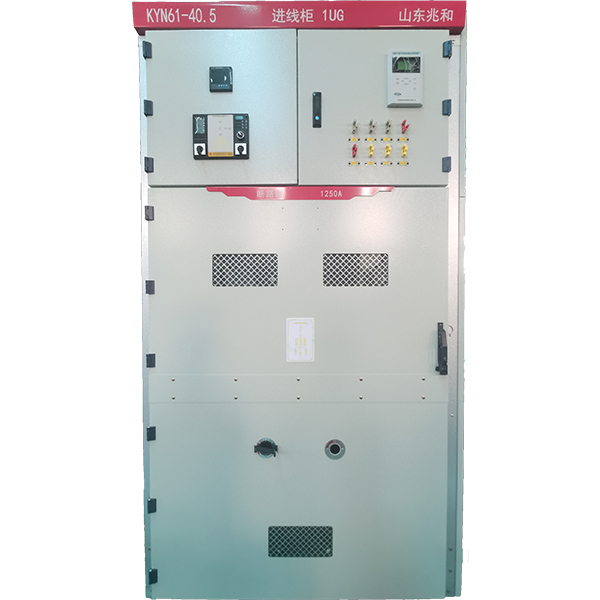

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе типа 35 кВ KYN61

Особенности продукта Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN61-40.5 , оснащенное съемным вакуумным выключателем серии ZN85-40.5 (3AV3) и VD4-40.5, подходящее для электросистемы трехфазного переменного тока напряжением 40,5 кВ, час...

Отправить заявку

Описание

маркер

Особенности продукта

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN61-40.5 , оснащенное съемным вакуумным выключателем серии ZN85-40.5 (3AV3) и VD4-40.5, подходящее для электросистемы трехфазного переменного тока напряжением 40,5 кВ, частотой 50 Гц, в качестве электростанции. Имеет функции цепей управления, защиты и контроля в системах электропотребления, систем передачи и преобразования электроэнергии, подстанциях, распределении электроэнергии на промышленных и горнодобывающих предприятиях и учреждениях и т.д.

Этот распределительный шкаф соответствует стандартам GB3906-2006 «Распределительное оборудование и контрольное оборудование в металлическом корпусе переменного тока 3,6–40,5 кВ» и IEC62271-200 «Коммутационное и контрольное оборудование переменного тока в металлическом корпусе с номинальным напряжением выше 1 кВ и ниже 52 кВ».

Основные конструктивные особенности: 1. В распределительном шкафу используется композитная изоляция, в шинах используется термоусадочный изоляционный материал и
метод изоляции эпоксидным покрытием, а форма электродов оптимизирована, чтобы сделать конструкцию шкафа компактной и уменьшить занимаемую площадь . огнестойкий материал.Изоляционная втулка изготовлена из:
2. Главная шина сегментирована, а соседние шкафы разделены шинными втулками, которые могут эффективно предотвращать распространение аварий и в то же время играть вспомогательную опорную роль для главной шины 3; Шкаф представляет собой сборную конструкцию и укладывается . После холодной обработки гибкой линии из тонких стальных пластин из алюминия и цинка они соединяются высокопрочными болтами и заклепками . Панель изготовлена методом распыления пластика для улучшения внешнего вида и качества. точность сборки изделия
4. Каждый функциональный отсек распределительного устройства герметизирован металлическими перегородками и снабжен независимым каналом сброса давления. 5. Осуществить операцию закрытия дверей. Нормальная работа выключателя, заземлителя и т. д. в распределительном шкафу осуществляется при закрытой дверце высоковольтной изоляции. 6. Тележка выключателя оборудована новым полностью изолированным вакуумным выключателем или выключателем на основе шестифторида серы; 7. Блокировочное устройство «Пять Анти-» безопасно и надежно. 8. Перед контактной коробкой установлен металлический клапан, который открывается и закрывается; с входом и выходом автомобиля и фиксируется на месте; для входа и выхода используется ручная тележка. Винтовой механизм экономичен, легок и гибок.
9. Комплексные решения и строгая серийность;

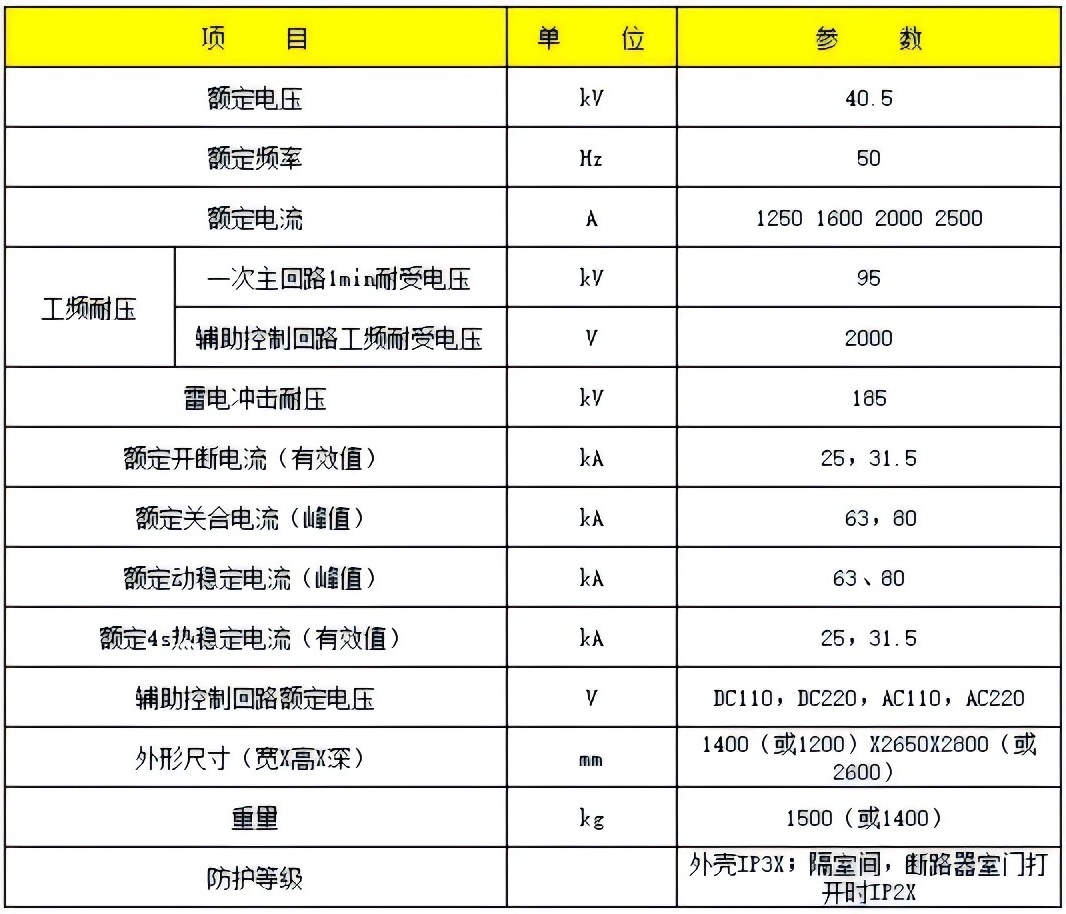

Основные технические параметры:
