Распределительное устройство компенсации реактивной мощности высоковольтного конденсатора типа 10 кВ TBB-12
Особенности продукта Распределительное устройство компенсации реактивной мощности высоковольтного конденсатора 10 кВ автоматически включает и выключает батареи конденсаторов, подключенные параллельно к шине 3 ~ 20 кВ распределительного трансформатора, шаг за шагом в соответствии ...
Описание
маркер
Особенности продукта

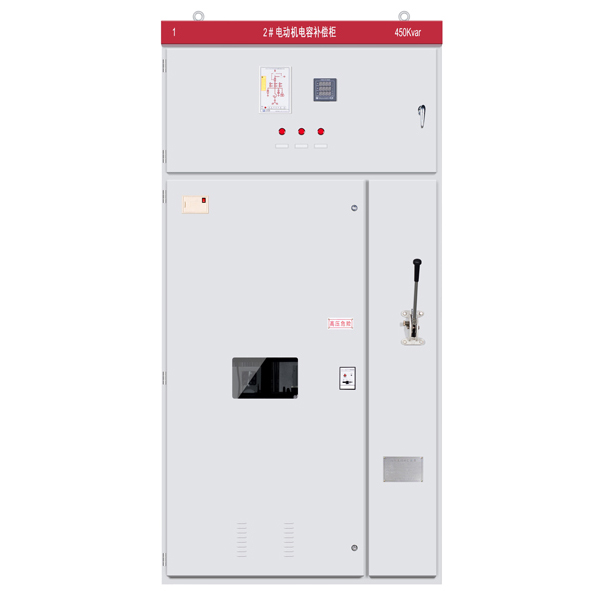

Распределительное устройство компенсации реактивной мощности высоковольтного конденсатора 10 кВ автоматически включает и выключает батареи конденсаторов, подключенные параллельно к шине 3 ~ 20 кВ распределительного трансформатора, шаг за шагом в соответствии с изменяющимся состоянием нагрузки реактивной мощности распределительного трансформатора для компенсации. для соответствующей емкостной реактивной мощности он имеет гибкий выбор местоположения, простоту установки, высокую степень интеллекта, высокую эффективность работы, длительный срок службы и другие преимущества. Он подходит для использования в сфере недвижимости, химической промышленности, металлургического производства, транспортной отрасли, добычи угля и подстанций и т. д. для улучшения качества электроэнергии, снижения потерь и экономии энергии, а также повышения экономической выгоды предприятий электроснабжения.
Устройство автоматической компенсации реактивной мощности высоковольтной группы автоматически переключает батарею конденсаторов в соответствии с напряжением и реактивной мощностью шины электропитания и отслеживает изменения нагрузки для компенсации реактивной мощности, тем самым обеспечивая коэффициент мощности, улучшая качество электроснабжения, и снижение потерь мощности. Он устанавливается на стороне выходной шины подстанции 35 кВ или 110 кВ или на распределительной станции 6 или 10 кВ. Его также часто устанавливают перед шкафом управления высоковольтным двигателем на предприятии для местной компенсации.
Это устройство имеет автоматическую компенсацию реактивной мощности, автоматически отслеживает изменения реактивной нагрузки, переключает батареи конденсаторов, повышает коэффициент мощности и улучшает качество электроэнергии, имеет функцию подавления гармоник и может быть оснащено последовательными реакторами в соответствии с условиями гармоник, заданными на месте; для формирования LC-петли для подавления гармоник; полная защита конденсаторной батареи с защитой от повышенного напряжения, защитой от пониженного напряжения, защитой от перегрузки по току, защитой по напряжению нулевой последовательности и защитой от несбалансированного напряжения в цепи конденсаторов;
Параметры продукта:
| Высота | ≤ 2000 м (пожалуйста укажите при заказе более 2000 метров) |
| относительная влажность | ≤ 95% (при 25℃) |
| Среда использования | Вокруг нет явного коррозионного горючего газа, нет сильной вибрации, а угол наклона по вертикали не превышает 5 градусов. |
| Номинальное напряжение | 3кВ, 6кВ, 10кВ (50Гц) |
| Компенсационная способность | Компенсационная емкость одного конденсаторного шкафа не превышает 2000квар. |
| Скорость реактивного сопротивления | 5%, 6%, 12% |
| Конденсаторная проводка | Трехфазное соединение типа звезда, нейтральная точка не заземлена. |
| Метод переключения | Отслеживание изменения реактивной мощности нагрузки, полностью автоматическая группировка и иерархическое переключение конденсаторов |
| Выдерживаемое напряжение промышленной частоты | Один раз/42 кВ/1 мин Два раза/2 кВ/1 мин |
| Температура окружающей среды | -25℃----+45℃ |
Выбор продукта
| Модель устройства | Компенсационная мощность ( квар ) | Количество групп | Мощность каждой группы ( квар ) | Количество шкафов | Размер шкафа
Ширина*Глубина*Высота |
| ТББ- 600/3-10 | 600 | 3 | 100+200+300 | 3 | 3000*1500*2650 |
| ТББ -700/3-10 | 700 | 3 | 100+200+400 | 3 | 3000*1500*2650 |
| ТВВ -800/3-10 | 800 | 3 | 100+250+450 | 3 | 3000*1500*2650 |
| ТББ -900/3-10 | 900 | 3 | 150+300+450 | 3 | 3000*1500*2650 |
| ТББ -1000/3-10 | 1000 | 3 | 200+300+500 | 3 | 3000*1500*2650 |
| ТББ -1100/3-10 | 1100 | 3 | 200+400+500 | 3 | 3000*1500*2650 |
| ТББ -1200/3-10 | 1200 | 3 | 200+400+600 | 3 | 3000*1500*2650 |
| ТББ -1300/3-10 | 1300 | 3 | 200+450+650 | 3 | 3000*1500*2650 |
| ТББ -1400/3-10 | 1400 | 3 | 200+400+800 | 3 | 3000*1500*2650 |
| ТББ- 1500/3-10 | 1500 | 3 | 250+500+750 | 3 | 3000*1500*2650 |
| ТББ -1600/3-10 | 1600 | 3 | 200+600+800 | 3 | 3000*1500*2650 |
| ТВВ -1700/3-10 | 1700 | 3 | 200+600+900 | 3 | 3000*1500*2650 |
| ТВВ -1800/3-10 | 1800 | 3 | 300+600+900 | 3 | 3000*1500*2650 |
| TBB- 1900/4-10 | 1900 | 4 | 200+400+600+700 | 4 | 4000*1500*2650 |
| ТВВ -2000/4-10 | 2000 | 4 | 200+400+600+800 | 4 | 4000*1500*2650 |
| ТВВ -2100/3-10 | 2100 | 4 | 150+300+600+1050 | 4 | 4000*1500*2650 |
| ТВВ -2400/4-10 | 2400 | 4 | 200+400+800+1000 | 4 | 4000*1500*2650 |
