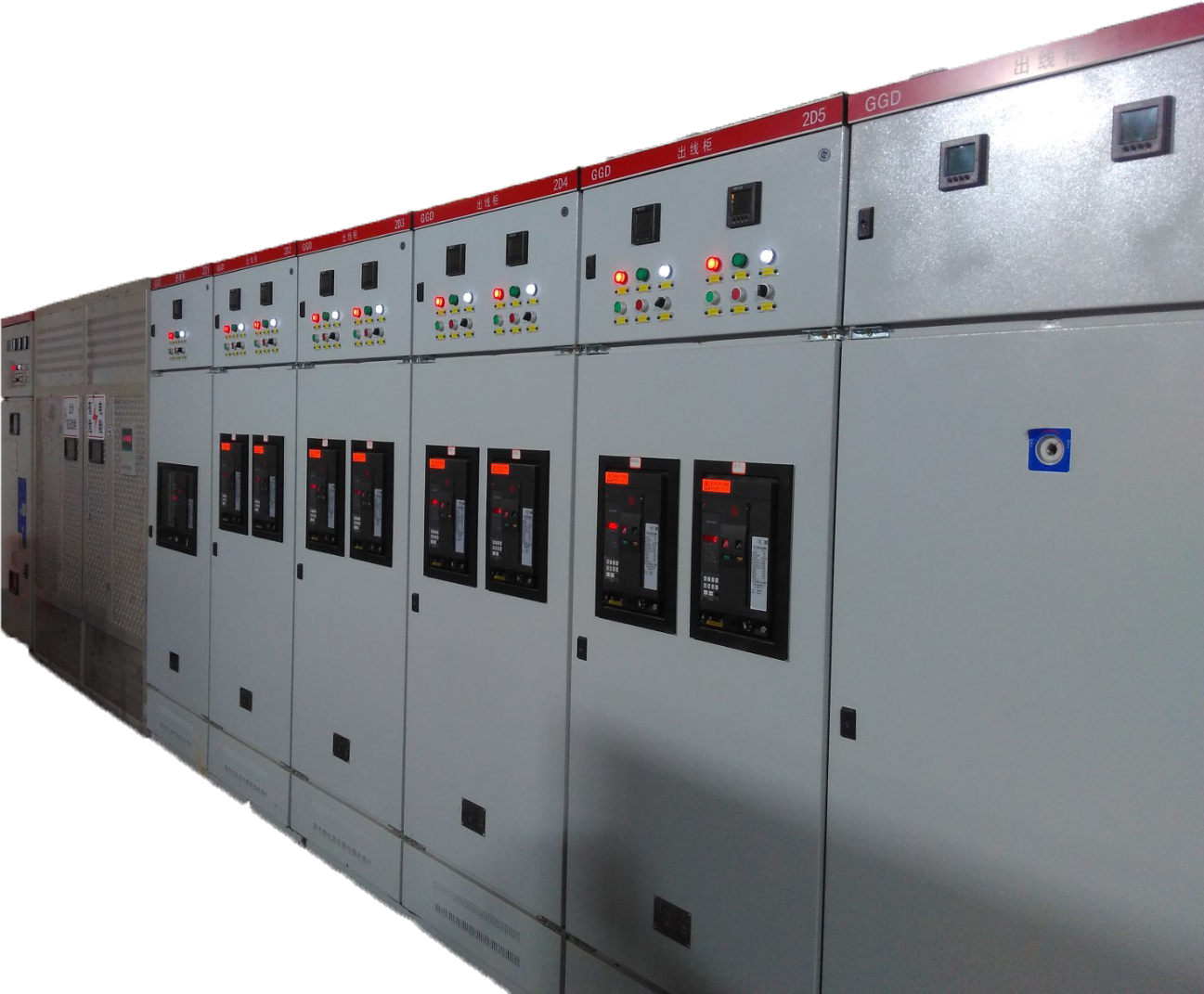

Распределительный шкаф низкого напряжения переменного тока типа GGD
Особенности продукта Низковольтный распределительный шкаф переменного тока типа GGD подходит для энергопотребителей, таких как электростанции, подстанции, заводы и шахты, в качестве переменного тока 50 Гц, номинальное рабочее напряжение 380 В, номинальный рабочий ток до 3150 А, системы...
Описание
маркер
Особенности продукта
Низковольтный распределительный шкаф переменного тока типа GGD подходит для энергопотребителей, таких как электростанции, подстанции, заводы и шахты, в качестве переменного тока 50 Гц, номинальное рабочее напряжение 380 В, номинальный рабочий ток до 3150 А, системы распределения электроэнергии, а также силовое, осветительное и распределительное оборудование. В целях преобразования, распространения и контроля.
Шкаф распределения напряжения типа GGD соответствует стандартам IEC439 «Комплекты распределительного и контрольного оборудования низкого напряжения», GB7251.1 «Комплекты распределительного оборудования низкого напряжения» и другим стандартам. Продукт обладает характеристиками высокой отключающей способности, хорошей динамической и термической стабильности, разумной структуры, полной электрической схемы, серийности и высокой применимости.
Основные конструктивные особенности:
1. Рама изготовлена из частично сваренной и собранной холоднокатаной стали 8MF. Ее жесткость и несущая способность соответствуют требованиям к установке электрических компонентов. Рама имеет монтажные отверстия, расположенные в соответствии с E=20 мм и E=. Модули размером 100 мм соответственно, для повышения универсальности сборки изделия.
2. Основная шина расположена в верхней задней части шкафа. Используемый шинный зажим типа ZMJ представляет собой комбинированную конструкцию, изготовленную методом горячего впрыска с высоким пламенем. -Огнестойкий материал из сплава ППО, обладающий высокой механической прочностью и изоляционной прочностью. Он может выдерживать динамические и термические ударные нагрузки 50 кА и пиковые 105 кА, а долгосрочная допустимая температура может достигать 120 ° C.
3. Передняя часть шкафа представляет собой высокопрочную цельнодверную конструкцию , а задняя часть представляет собой симметричную двухдверную конструкцию. Это не только решает проблему прямой защиты от поражения электрическим током, но также улучшает общий внешний вид и прочность, а также облегчает стандартизацию производства на предприятиях-производителях.
4. Дверца шкафа соединена с рамой при помощи высокопрочных оцинкованных петель, что упрощает монтаж и демонтаж.
5.Дверца прибора, оснащенная электрическими компонентами, соединена с рамой несколькими жилами мягкой медной проволоки. Установка внутри шкафа и рама соединяются заземляющими винтами с накаткой, образуя полную цепь заземления.
6.Уровень защиты передней, задней, верхней и обеих сторон шкафа достигает IP30. Вы также можете выбрать IP20–IP40 в соответствии с требованиями пользователя.
7.Для улучшения вентиляции и отвода тепла в нижней части, верхней задней части и верхней части шкафа имеются отверстия для вентиляции и отвода тепла, благодаря чему шкаф образует естественный вентиляционный канал во время работы и имеет лучшие характеристики отвода тепла. Отверстия для отвода тепла закрыты стальными сетчатыми панелями для обеспечения уровня защиты шкафа.
8. При необходимости верхнюю крышку шкафа можно снять, чтобы облегчить сборку и регулировку главной шины. Четыре угла верхней части шкафа оснащены подъемными кольцами для облегчения подъема и транспортировки.
9. Корпус шкафа покрыт полиэфирной краской для запекания оранжевого цвета для устранения бликов и обеспечения прочной адгезии. Монтажные детали в шкафу оцинкованы и пассивированы для улучшения «трехзащитных» характеристик.
10. Внешний вид стойки.
Условия использования :
1. Температура окружающего воздуха не должна быть выше +40 ℃ и не ниже -5 ℃ . Средняя температура в течение 24 часов не должна превышать 35 ℃ .
2. При установке и использовании внутри помещений высота места использования не должна превышать 2000 м.
3. Воздух чистый, относительная влажность не превышает 50 % при высоких температурах +40 °С . При более низких температурах допускается более высокая относительная влажность, например 90 % при +20 °С , но возможны изменения в зависимости от температуры. следует учитывать изменения. Иногда может возникнуть умеренная конденсация.
4Наклон установки не превышает 5%.
5Уровень загрязнения 3.
6. Оборудование должно быть установлено в месте, защищенном от сильной вибрации и ударов, а также в месте, где электрические компоненты не подвержены коррозии.
7. Если у пользователей есть особые требования, они могут договориться с производителем.
