Шкаф выкатной распределительный низкого напряжения MNS
Особенности продукта Система MNS представляет собой низковольтное выкатное распределительное устройство, собранное на заводе с использованием стандартных модулей и соответствующее стандартам низковольтной электротехники, таким как IEC60439-1, GB7251.1, JB/T9661 и т. д. Он подходит для ...
Описание
маркер
Особенности продукта

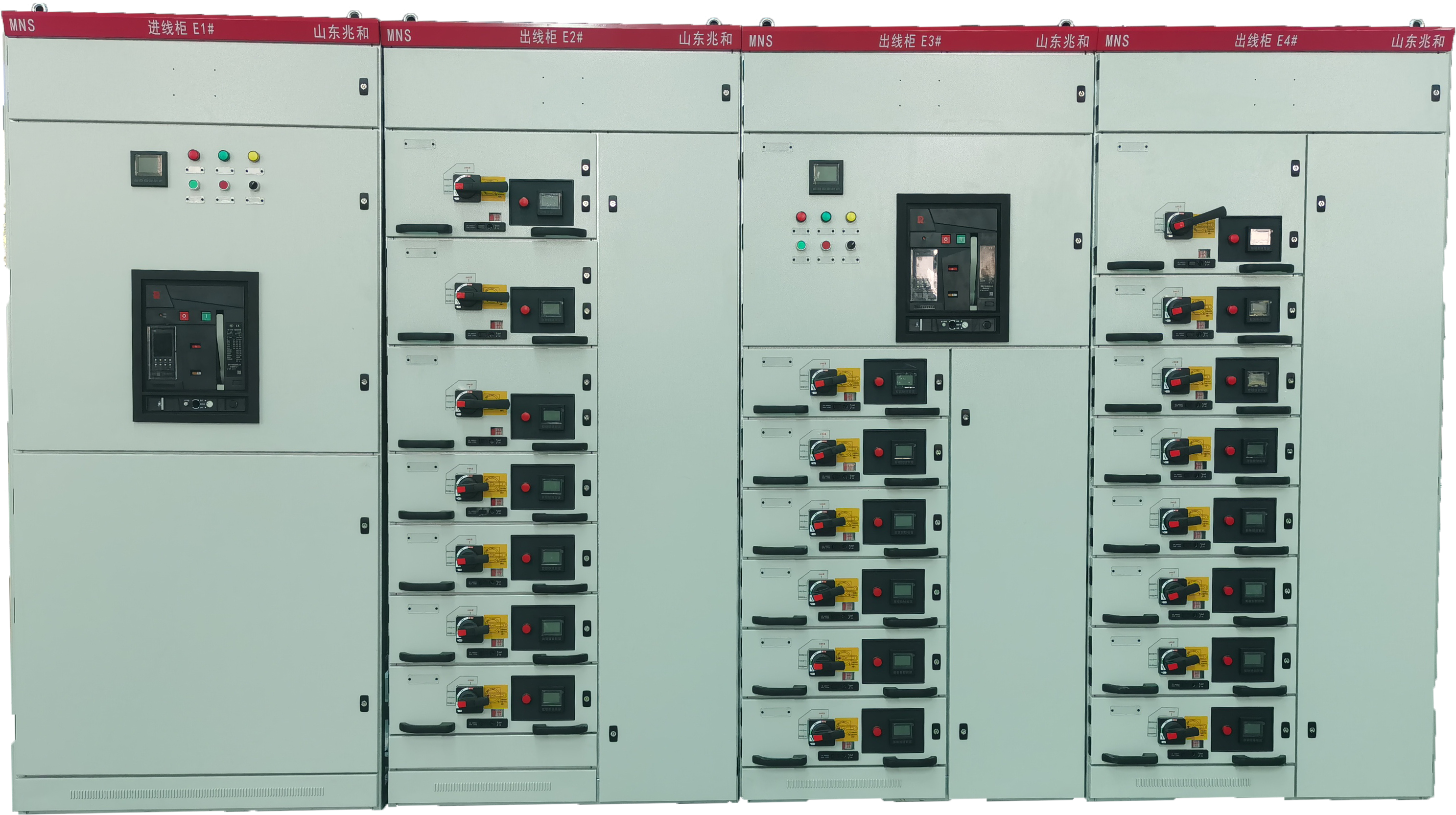

Система MNS представляет собой низковольтное выкатное распределительное устройство, собранное на заводе с использованием стандартных модулей и соответствующее стандартам низковольтной электротехники, таким как IEC60439-1, GB7251.1, JB/T9661 и т. д. Он подходит для систем электропитания и распределения с частотой переменного тока 50 (60) Гц, номинальным рабочим напряжением ≤ 660 В и номинальным током ниже 5500 А, для распределения, преобразования, управления и компенсации реактивной мощности.
Низковольтное распределительное устройство MNS включает в себя стационарную и выдвижную технологию. Как рама, так и внутренние монтажные детали могут быть обработаны с использованием листов с алюминиево-цинковым покрытием ; продукт имеет передовые технологии и надежную работу и широко используется в электроэнергетике, нефтяной, химической промышленности, металлургии, муниципальном строительстве, строительстве и других областях. .
Основные конструктивные особенности:
1. Каркас изготовлен из высококачественных холоднокатаных стальных листов или импортных стальных листов с алюминиево-цинковым покрытием. В соответствии с модулем E = 25 мм в качестве минимальной базовой единицы он собирается на различные компоненты с 8,8. саморезы стопорные . Шкафная конструкция и функциональный блок.
1) Компактный дизайн: позволяет разместить больше функциональных блоков на меньшем пространстве.
2) Высокая структурная универсальность и гибкая сборка: С-образные профили с модулем 25 мм могут удовлетворить требования различных структурных форм, уровней защиты и условий использования.
3) Принять стандартную конструкцию модуля: стандартные блоки, такие как защита, работа, преобразование, управление, регулирование, измерение и индикация, могут быть составлены соответственно. Пользователи могут выбирать и собирать их по мере необходимости. Для формирования различных конструкций каркасов шкафов и комодов можно использовать более 200 типов сборок.
2.Уровень защиты Уровень защиты корпуса изделия: IP3X (стандартный тип), IP31, IP4X, IP43, *IP5X, *IP54 (*Из-за слишком высокого уровня защиты проконсультируйтесь с производителем)
3.Ширина выдвижного ящика -выходной распределительный шкаф - 1000, 800 и 600; общая высота установки выдвижного блока - 72E (E=25 мм), в каждом шкафу - до 36 выдвижных ящиков, в двухстороннем рабочем шкафу - до 72 выдвижных ящиков ; единицы.
Выпускается 7 типов тумб: 8Е/4, 8Е/2, 8Е, 16Е, 24Е.

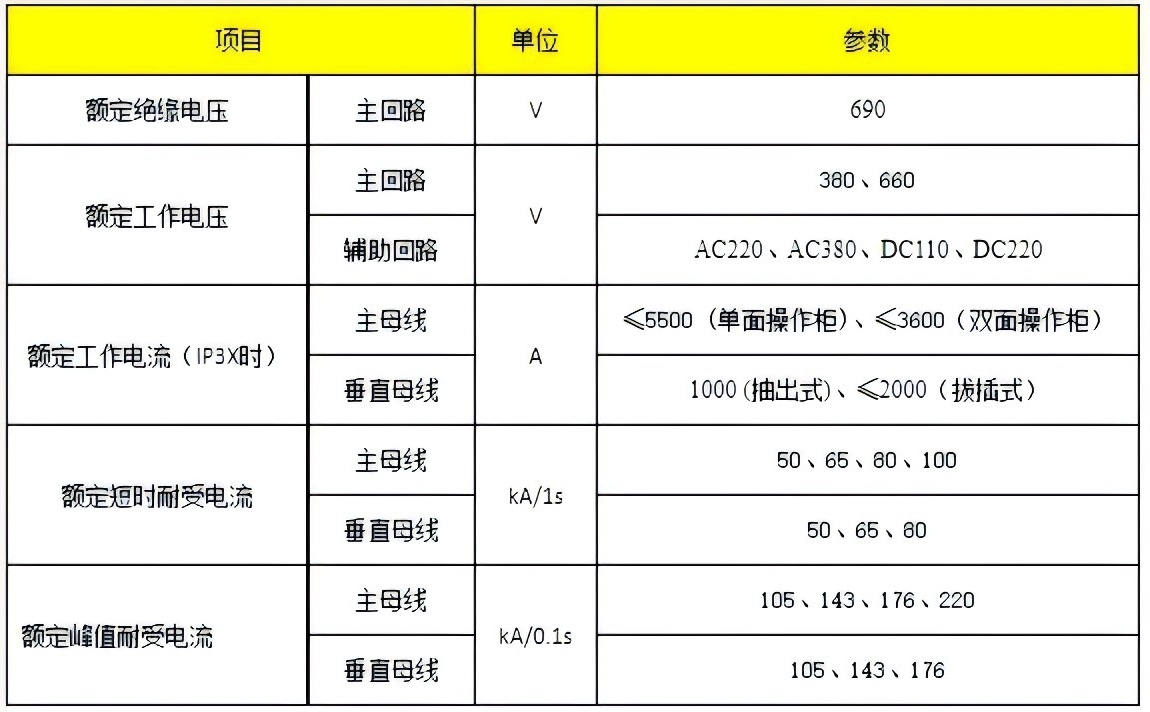

Основные технические параметры
Условия окружающей среды и показатели производительности
1. Условия окружающей среды: температура окружающего воздуха не должна быть выше +40 ℃ , не ниже -5 ℃ , а средняя внутренняя температура не должна быть выше +35 ℃ . Когда он превышает предел, мощность необходимо уменьшить в соответствии с фактической ситуацией .
2. Атмосферное давление: 80–110 кПа.
3. Для использования в помещении высота места использования не должна превышать 2000 м; относительная влажность окружающего воздуха не должна превышать 50% при высокой температуре +40 ℃ , а более высокая относительная влажность допускается при более низкой температуре. , например +20 ℃ 90%, следует учитывать, что из-за изменений температуры иногда может возникать конденсация.
4. При установке устройства наклон к вертикальной плоскости не должен превышать 5%, а вся группа шкафов должна располагаться относительно ровно.
5. Устройство следует устанавливать в месте, где нет сильной вибрации или ударов, а электрические компоненты не подвержены чрезмерной коррозии.
6. Уровень загрязнения: соответствует уровню 3, указанному в 6.1.2.3 GB7251.1-2005.
7. Уровень перенапряжения: соответствует уровню IV, указанному в Приложении G GB7251.1-2005.
