Однофазное заземление системы и резонанс ПТ

В энергосистеме трансформатор напряжения (ТН) является первичным и вторичным контактным элементом системы, он может правильно отражать нормальную работу электрооборудования и условия неисправности. Первичная обмотка ТН подключается параллельно в высоковольтную цепь, ее роль заключается в преобразовании первичного высокого напряжения в номинальное низкое напряжение 100 В, используется в качестве источника питания вторичной цепи для измерения и защиты и т.д., вторичная обмотка в нормальном режиме работы аналогична состоянию открытого замыкания, поэтому при нормальной работе ТН не допускается короткое замыкание вторичной стороны. Поэтому при нормальной работе вторичной обмотки PT не допускается короткое замыкание.

1. Однофазное заземление и обработка PT

В системе 10 кВ с незаземленной нейтралью, для того чтобы контролировать состояние изоляции системы на земле и необходимость измерения и защиты, на каждой шине подстанции установлены электромагнитные ПТ. когда в системе происходит однофазное замыкание на землю, это приведет к высокому резонансному перенапряжению, влияющему на изоляцию оборудования системы и срок службы системы, а затем к более частым отказам.

1.1 В системе с незаземленной нейтралью при металлическом заземлении одной из фаз возникает пусковой ток возбуждения, приводящий к насыщению сердечника ПТ. Если фаза A заземлена, напряжение на Uan равно нулю, а показания вольтметра для незаземленных фаз Ubn и Ucn равны 100 В сетевого напряжения. Около 100 В появляется на открытых треугольных клеммах PT (обычно только около 3 В), и это напряжение приводит в действие реле проверки изоляции, которое подает сигнал заземления и сигнализацию.

1.2 Когда происходит неметаллическое короткое замыкание, т.е. однофазное заземление с высоким сопротивлением, дугой, деревом и бамбуком. Если заземление происходит в фазе A, напряжение Uan ниже нормального фазного напряжения, а напряжения Ubn и Ucn больше 58 В и меньше 100 В, и на обоих концах разомкнутого треугольника PT имеется напряжение около 70 В, которое достигает значения срабатывания реле проверки изоляции, и подается сигнал заземления и сигнал тревоги.

1.3 PT вторичной стороне предохранителя предохранитель или плохой контакт, центральный экран сигнала выдается «напряжение цепи разрыва» предварительный сигнал, в то время как световой знак яркий, сигнал тревоги звонком. Проверить вольтметр можно следующим образом: не оплавленная фаза вольтметра не изменяется, оплавленная фаза вольтметра уменьшается или равна нулю. Столкнувшись с этой ситуацией, вы можете проверить PT вторичный разъем цепи (клеммный ряд) на любой свободной, сломанной, цепи переключения напряжения с или без плохого контакта явлений и PT вторичный предохранитель цел, чтобы найти свободный, сломанный провод должен быть решен немедленно; если замена предохранителей после предохранителя снова, вы должны выяснить причины этого, не может быть произвольно увеличивается его предохранитель.

1.4 Предохранитель высоковольтной стороны PT. Причины: ① энергосистема происходит однофазный прерывистый дуговой разряд, дерево бамбука системы заземления для производства ферромагнитного резонанса перенапряжения. ② PT себя в пределах однофазного заземления или поворот к повороту, слой к слою, фаза к фазе короткого замыкания неисправности. ③ PT вторичной стороне короткого замыкания, и вторичной стороне предохранитель не предохранитель, в результате чего высоковольтный предохранитель перегорел. Поэтому при замене первого и второго предохранителя PT необходимо выбирать предохранитель, соответствующий техническим характеристикам.

Следует отметить, что при перегорании высоковольтного фазового предохранителя, например, предохранителя фазы C, показания вольтметра Ucn должны быть равны нулю, на остальных двух фазах Uan, Ubn показания вольтметра по-прежнему равны 100 В. Но в реальной работе по обслуживанию, потому что вторичная цепь PT через измерение активной и реактивной энергии измерителя напряжения катушки и цепи защиты напряжения реле катушки последовательно, чтобы сформировать петлю, так что Ucn имеет определенное напряжение индикации, но его значение очень мало. Кроме того, если перегорел предохранитель PT, сначала нужно проверить мультиметром, составляет ли фазное напряжение на входной и выходной клеммах каждого фазного предохранителя на вторичной стороне 58 В (сетевое напряжение 100 В), или вынуть предохранитель и с помощью сопротивления мультиметра измерить сквозное сопротивление, чтобы определить, перегорел ли предохранитель. Если предохранитель цел, неисправность возникает на стороне высокого напряжения. Лечение заключается в следующем: сначала откройте высоковольтную сторону PT на изолирующем ножевом затворе, удалите низковольтный вторичный предохранитель, после того как убедитесь, что нет электричества, хорошо выполните меры безопасности на месте, а затем тщательно проверьте PT, как только корпус, торцевая крышка на разрыв, просачивание масла, посторонние предметы и изоляционное масло, например, ненормальный запах. При проверке наличия отклонений следует измерить сопротивление изоляции мегаомметром. Убедившись, что PT в норме, наденьте изоляционные перчатки, чтобы заменить высоковольтный предохранитель, соответствующий стандарту, и выполните пробное питание. Если предохранитель снова сломается, следует рассмотреть внутреннюю неисправность PT, и провести дополнительные тесты, такие как сопротивление постоянному току и соотношение, чтобы решить, является ли PT хорошим или плохим. И в деактивации PT до, следует учитывать влияние на релейной защиты, автоматических устройств и учета, в планировании и ответственного лица для получения разрешения защитных устройств, автоматических устройств временно деактивируется, в целях предотвращения других ошибок оборудования.

Во-вторых, резонанс PT и обработка

1, PT резонанс

PT резонанс для йо / йо электромагнитных PT, при нормальных обстоятельствах линии однофазного заземления не появится ферромагнитный резонанс перенапряжения, но в следующих условиях, это может вызвать ферромагнитный резонанс.

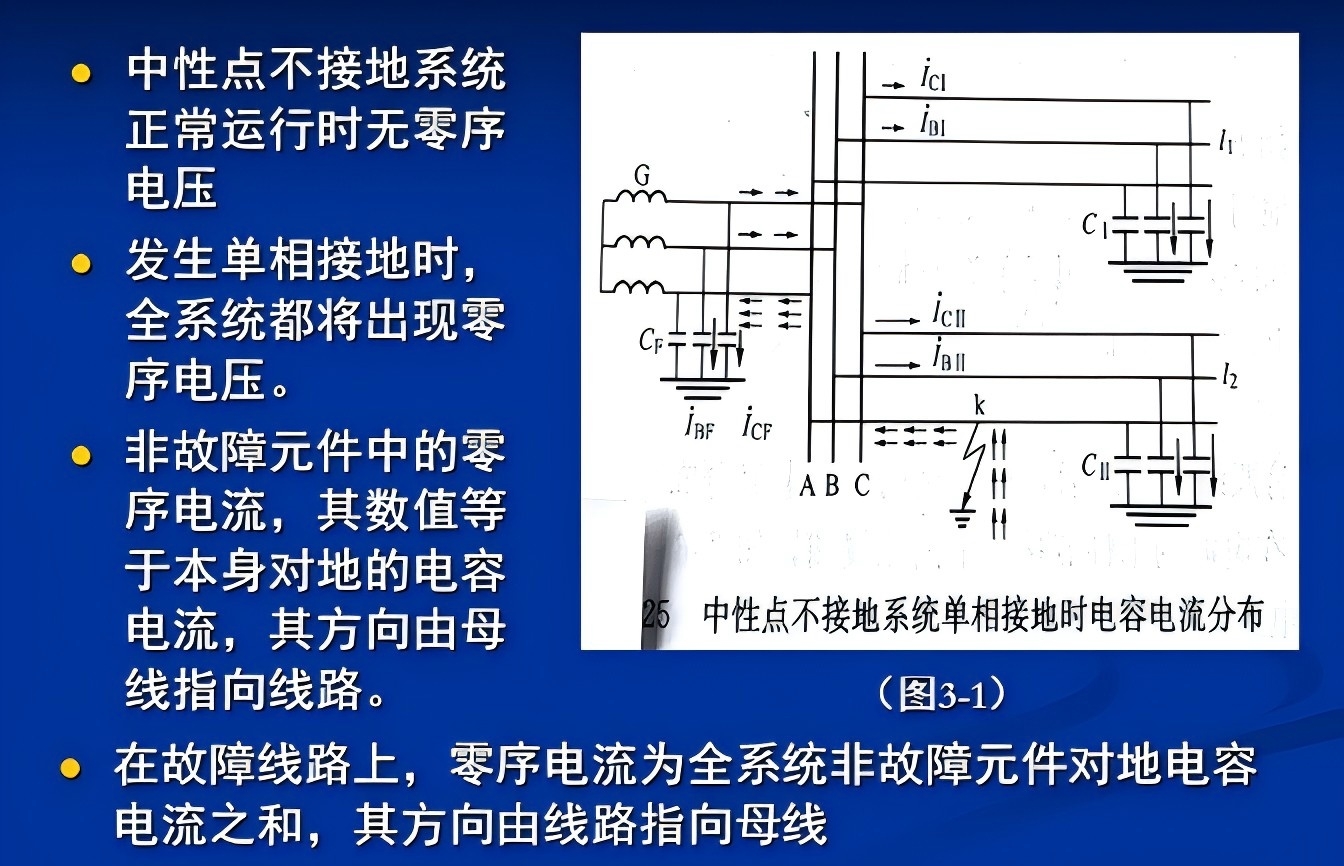

(1) Для системы с незаземленной нейтралью, когда в системе происходит однофазное заземление, в точке повреждения протекает емкостной ток, и фазные напряжения двух незаземленных фаз увеличиваются в три раза. Однако, как только точка замыкания на землю устранена, незаземленная фаза в замыкании на землю во время зарядки линейного напряжения может быть заряжена только через высоковольтную катушку PT через собственную точку заземления в землю, в этом мгновенном изменении напряжения в процессе высоковольтной катушки PT незаземленной двухфазного тока возбуждения быть внезапным увеличением, или даже насыщенным, что представляет собой фазовый резонанс серии.

(2) Системный ферромагнитный резонанс. В последние годы из-за пользователей распределительных линий PT, электронного управления сварочными аппаратами, скоростными двигателями и другими увеличения количества электрических параметров распределительной системы 10 кВ сильно изменилось, что привело к частому возникновению резонанса. В системе резонанса, PT будет производить перенапряжение, чтобы сделать всплеск тока, на этот раз, в дополнение к причине первичной стороне предохранителя предохранитель, но и приведет к PT сгорел. В отдельных случаях, это также вызовет молниеотвод, трансформатор, втулка автоматического выключателя вспышки или взрыва.

(3) Обслуживание линии, без предварительного обращения в диспетчерскую службу для процедуры отключения электроэнергии, произвольно открывают ножевой затвор изоляции ответвления линии с нагрузкой или открывают высоковольтный переключатель падения напряжения распределительного трансформатора с нагрузкой, что приводит к дуговому короткому замыканию между ножевым затвором и вызывает резонанс.

(4) При однофазном замыкании на землю внутри распределительного трансформатора ток замыкания будет отводиться на землю через изоляционное масло с сильным сопротивлением электричеству, что также приведет к образованию нестабильной дуги, стимулирующей резонанс сети.

(5) Операторы не правильно выполняют операции по подаче питания, не открывая высоковольтную сторону ножевого затвора PT напрямую с PT на пустую шину для подачи питания, что вызывает ферромагнитный резонанс PT.

2. Лечение резонанса

(1) При наличии резонанса пустой шины, не следует открывать ножевой затвор изоляции PT, следует рассмотреть возможность увеличения емкости шины и индуктивности шунта, т.е. закрыть линию холостого хода или трансформатор холостого хода, чтобы разрушить условия резонанса, может заставить трехфазное напряжение восстановить баланс.

2) Подключите демпфирующий резистор около 5 кОм последовательно в линию заземления нейтральной точки высоковольтной катушки PT (последовательное подключение демпфирующего резистора в нейтральной точке первичной стороны повлияет на вторичную сторону).

Однофазное заземление системы и резонанс ПТ

В энергосистеме трансформатор напряжения является разновидностью приборного трансформатора, представляет собой контактный элемент первичной и вторичной системы, который может правильно отражать нормальную работу электрооборудования и условия неисправности. На практике, чтобы правильно отличить трансформатор напряжения однофазного заземления и резонанса разницы. 1, трансформатор напряжения однофазного заземления в нейтрали незаземленной системы, когда система происходит однофазного заземления неисправностей, система может продолжать работать в течение определенного периода времени в состоянии неисправности, есть преимущества высокой непрерывности электроснабжения. Тем не менее, в незаземленной системе после однофазного замыкания на землю, не поврежденная фаза будет производить более высокое перенапряжение, влияя на изоляцию и срок службы оборудования системы, следствием чего являются более частые сбои.

(1) когда нейтральная точка незаземленной системы происходит в металлическом постоянном однофазном заземлении, таком как заземление фазы A (игольчатые бутылки, бутылки, висящие бутылки, пробой молниеотвода, пробой изоляции фазы обмотки распределительного трансформатора и т.д.), тогда UAN = 0, незаземленная фаза вольтметра показывает UBN и UCN при нормальном 58V повышается до линейного напряжения 100V, трансформатор напряжения открыт в треугольнике на концах на несколько десятков вольт (нормальное около 3V), реле проверки изоляции посылает высокое перенапряжение. Пусковое реле проверки изоляции посылает сигнал заземления и сигнал тревоги.

(2) Когда в системе происходит неметаллическое короткое замыкание на землю, т.е. высокое сопротивление, дуга, дерево и бамбуковое однофазное заземление. Если фаза A заземлена, напряжение UAN ниже нормального фазного напряжения, напряжение оставшихся двух фаз UBN и UCN составляет 58~100 В, а напряжение разомкнутого треугольника трансформатора напряжения составляет около 70 В на обоих концах, что достигает значения запуска реле проверки изоляции, и посылает сигнал заземления и сигнал тревоги.

(3) Когда в системе происходит однофазное заземление, точка повреждения протекает через емкостной ток, в конце двухфазного заземления напряжение фазы долгое время высокое √3, что серьезно повлияет на безопасную работу линии и электрооборудования (в это время сопротивление возбуждения трансформатора напряжения очень большое, поэтому ток протекает через очень маленький). Однако, как только точка замыкания на землю устранена, незаземленная фаза была заряжена во время замыкания, может быть только через высоковольтную катушку трансформатора напряжения через свою собственную точку заземления в землю. В этом процессе мгновенного изменения напряжения, трансформатор напряжения высоковольтной катушки незаземленной двухфазной ток возбуждения внезапно увеличивается, или даже насыщения, что представляет собой серию резонанс между фазами. Поскольку время гашения дуги заземления различно, точка устранения неисправности не одинакова. Поэтому не обязательно в каждом однофазном замыкании на землю, трансформатор напряжения высоковольтной катушки производить большой ток возбуждения, его высоковольтная сторона предохранителя также отличается.

2, трансформатор напряжения резонанс в системе резонанс, трансформатор напряжения будет производить перенапряжение тока всплеск, на этот раз в дополнение к вызвать задолженность стороне предохранителя плавления, также приведет к трансформатору напряжения перегорания. В отдельных случаях это также приведет к вспышке или взрыву молниеотвода, трансформатора, корпуса выключателя.

Для электромагнитного трансформатора напряжения Y0/Y0, при нормальных обстоятельствах возникновения однофазного заземления линии не возникнет ферромагнитного резонанса перенапряжения, только в следующих условиях, может возникнуть ферромагнитный резонанс.

(1) Из-за старения изоляции маленького трансформатора, так что пробой изоляции катушки вызван поворотом к повороту и слоем к слою короткого замыкания. Хотя сетка в нейтральной точке не заземлена, однофазный ток заземления не велик, но по сравнению с первичным током нагрузки трансформатора гораздо больше. Когда однофазное замыкание на землю происходит внутри распределительного трансформатора, ток замыкания через электрическое сопротивление изоляционного масла разряда на землю, также будет производить неустойчивый резонанс сетки возбуждения дуги.

(2) Произвольное открытие ножевого затвора изоляции ответвления с нагрузкой или открытие высоковольтной страховки падения напряжения распределительного трансформатора с нагрузкой, что приведет к дуговому короткому замыканию между ножевым затвором и вызовет резонанс.

(3) операционный персонал операционные процедуры не стандартизированы, в конце тянуть открытый трансформатор напряжения высокого напряжения стороны ножа ворота, трансформатор напряжения непосредственно к пустой шине, чтобы отправить власть, вызванную трансформатор напряжения ферромагнитного резонанса.

(4) работа трансформатора напряжения резонанс перенапряжения может произойти в трехфазной в то же время, фазового напряжения серьезный дисбаланс. Нагрузка трансформатора напряжения все вне, повторное измерение результатов и не из нагрузки до того же. Убедитесь, что предохранитель первичной обмотки трансформатора напряжения цел, при исключении основного трансформатора и самого трансформатора напряжения после возможной поломки, откройте разрядник трансформатора напряжения, напряжение отображается и не открывается разрядник до того же, и каждый раз в вольтметре значение индикатора изменяется. Это связано с различными фазами каждой фазы шин на землю, размер емкости на землю имеет разницу. Кроме того, каждый раз, когда в трансформатор напряжения, контактное сопротивление каждой фазы, а также одновременно с силой, скорость меняется, поэтому степень резонанса каждой фазы не одинакова.

(5) Дисбаланс параметров земли каждой фазы, в сочетании с моментом закрытия фазового угла непосредственной причины, в результате чего фаза на две фазы, или даже трехфазный резонанс явление в то же время. При возникновении пошагового резонанса, из-за его низкой частоты, вольтметр будет иметь периодическую вибрацию, но из-за того, что индуктивное сопротивление в это время мало, ток возбуждения трансформатора напряжения очень большой, и часто будет сжигать трансформатор напряжения.

3, вывод из вышесказанного: однофазное заземление и явление резонансного замыкания имеют принципиальное отличие. При нормальных обстоятельствах, когда в системе происходит однофазное замыкание на землю, она все еще может продолжать работать в течение некоторого времени в условиях неисправности. Ферромагнитный резонанс перенапряжения генерируется наибольшее влияние на оборудование, не следует ошибочно оценивать резонанс трансформатора напряжения как однофазное заземление и задержку времени обработки.
