Таблица грузоподъемности сшитого кабеля 10кв, таблица грузоподъемности силового кабеля 10кв
2024-10-29
Сшитый кабель - это аббревиатура кабеля с изоляцией из сшитого полиэтилена. Сшитый кабель подходит для линий передачи и распределения электроэнергии с частотой переменного напряжения 500 кВ и ниже.
Обычно номинальное напряжение сшитого кабеля составляет 3.6/6KV, 6/6KV, 6/10KV, 8.7/10KV, 8.7/15KV и 26/35KV. Большинство сшитых кабелей изготавливаются из кабелей типов YJV, YJLV и YJV22. Ниже представлена таблица грузоподъемности сшитого кабеля 10 кВ.
Таблица безопасной грузоподъемности сшитого кабеля 6-10 кВ

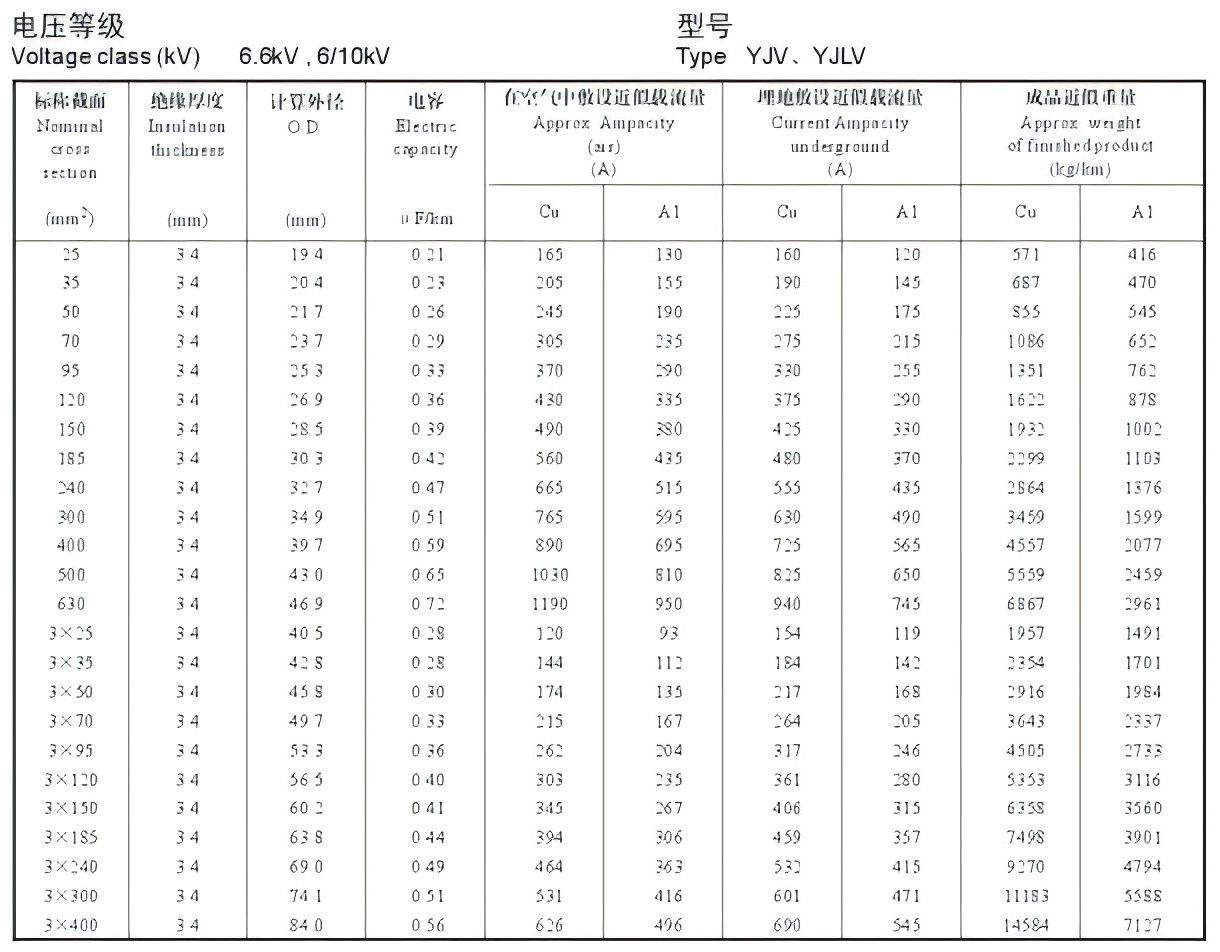

YJV, YJLV 6-10KV сшитый кабель таблица безопасной грузоподъемности

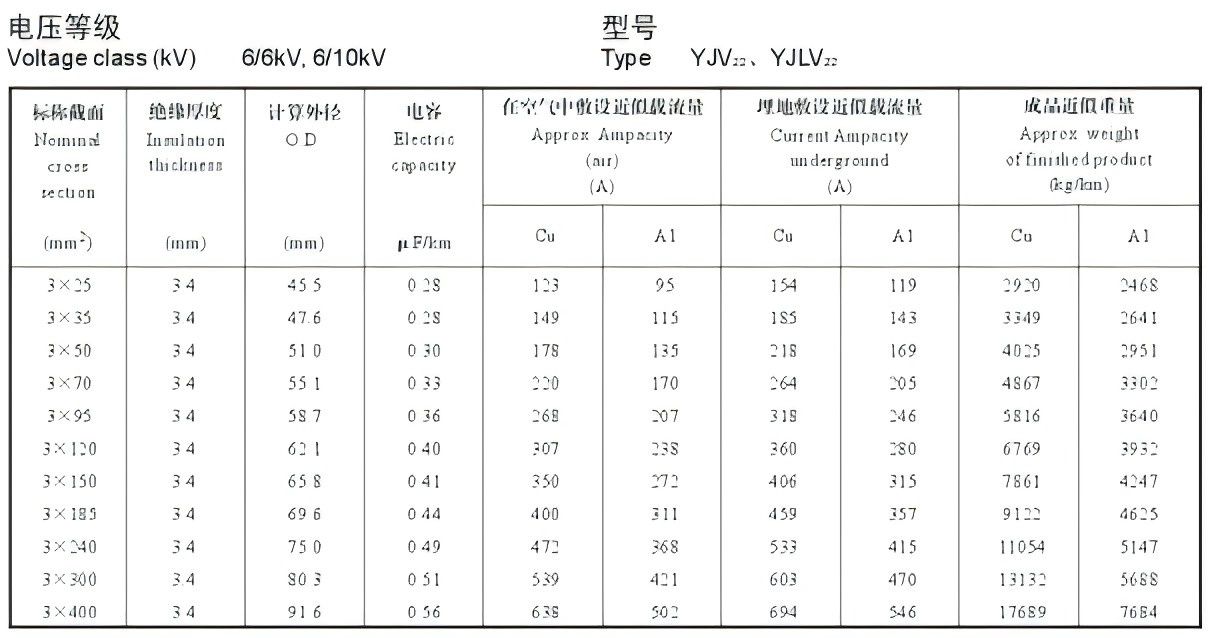

YJV22, YJLV22 6-10KV таблица безопасной грузоподъемности сшитого кабеля
Таблица допустимой нагрузки на сшитый кабель 8,7-10KV

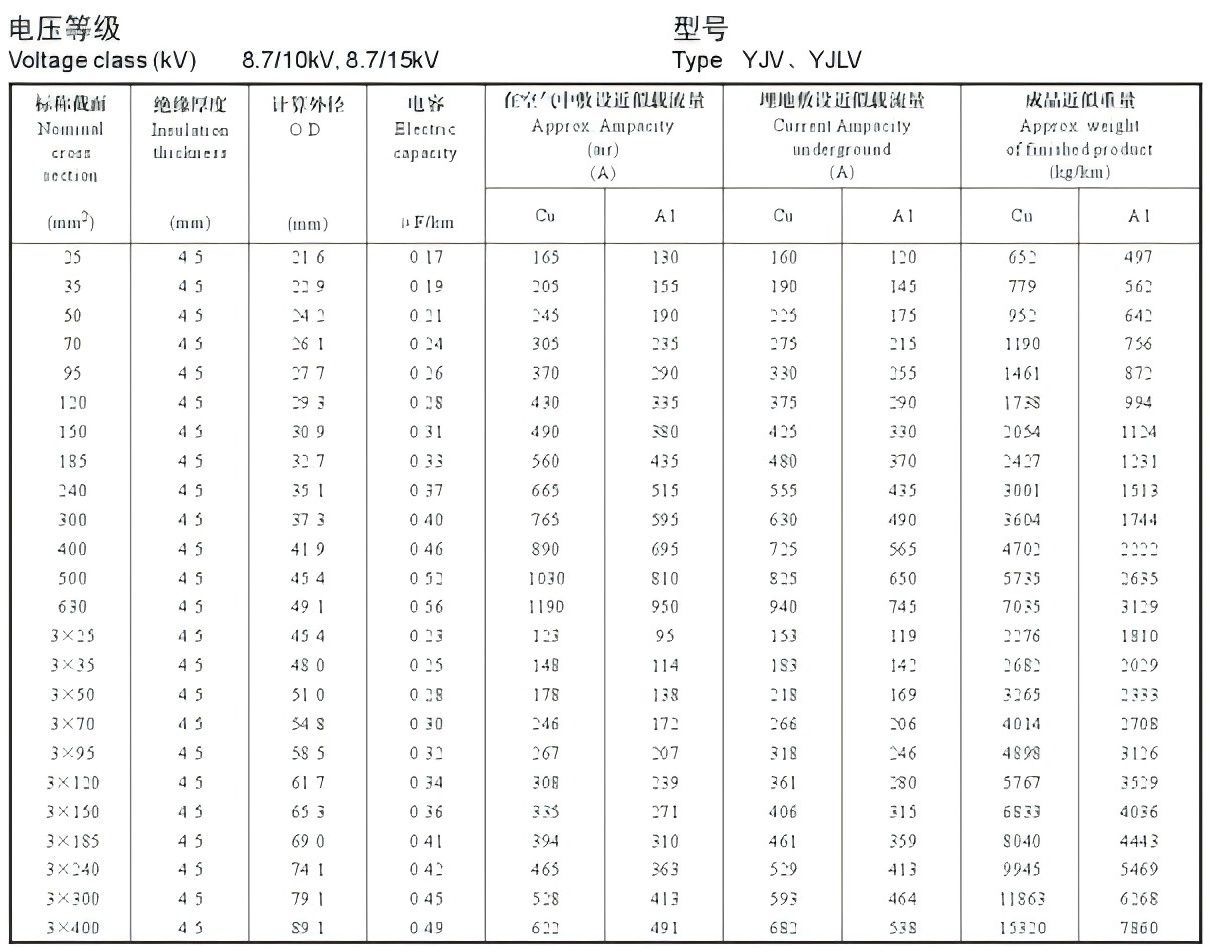

YJV, YJLV 8.7-10KV таблица безопасной нагрузки на сшитый кабель

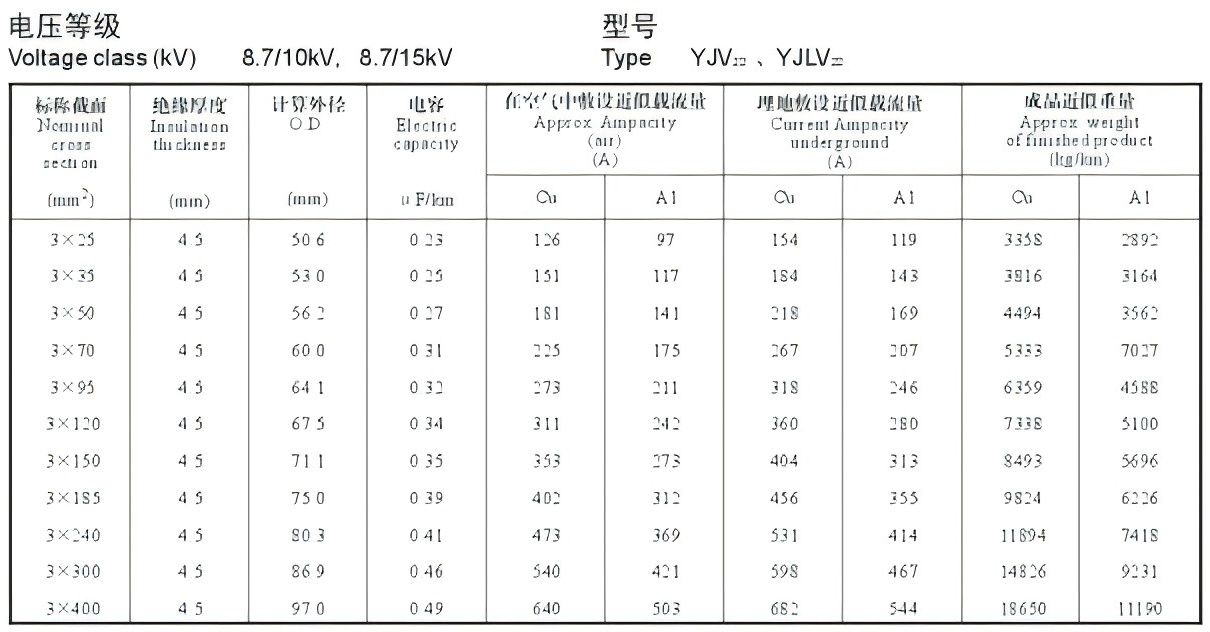

YJV22, YJLV22 8.7-10KV таблица допустимой токовой нагрузки сшитого кабеля
Формула расчета токопропускной способности высоковольтного кабеля:
Максимальная токопроводящая способность = площадь сечения кабеля (мм2) × допустимая максимальная плотность тока для данного материала кабеля (А/мм2)
Расчет площади поперечного сечения проводника и его токопроводящей способности:
Общая токонесущая способность медного проводника основана на допустимой максимальной температуре жилы, условиях охлаждения, условиях прокладки для определения; общая безопасная несущая способность медного проводника 5 ~ 8A / mm2, безопасная несущая способность алюминиевого проводника 3 ~ 5A / mm2.
Например: 2,5 мм2 BVV медный проводник безопасности токопроводящей способности рекомендуемого значения 2,5 × 8A / мм2 = 20A 4 мм2 BVV медный проводник безопасности токопроводящей способности рекомендуемого значения 4 × 8A / мм2 = 32A
Расчет площади поперечного сечения медного проводника с использованием рекомендуемого значения безопасной токопроводящей способности медного проводника 5 ~ 8А / мм2, рассчитывается путем выбора верхнего и нижнего диапазонов площади поперечного сечения медного проводника S: S = < I / (5 ~ 8) > = 0,125 I ~ 0,2 I (мм2) S ----- площадь поперечного сечения медного проводника (мм2) I ----- ток нагрузки (А)
Расчет мощности общей нагрузки (это могут быть и электроприборы, например, светильники, холодильники и т.д.) делится на два вида: резистивная нагрузка, индуктивная нагрузка. Для резистивной нагрузки формула: P = UI Для люминесцентной лампы формула нагрузки: P = UIcos ф, где коэффициент мощности люминесцентной лампы нагрузки cos ф = 0,5. Различные индуктивные нагрузки коэффициент мощности отличается, единый расчет бытовой техники может быть cos ф коэффициент мощности 0,8.
То есть, если в семье все электроприборы плюс общая мощность 6000 ватт, максимальный ток составляет I = P / Ucosф = 6000/220 * 0,8 = 34 (A) Однако, в целом, дома электроприборы не могут быть использованы в то же время, поэтому добавление общего коэффициента, общий коэффициент 0,5 в целом, поэтому вышеуказанные расчеты должны быть переписаны как I = P * общий коэффициент / Ucos Ф=6000*0,5/220*0,8=17(А) То есть, общее значение тока в этой семье составляет 17А. тогда главный воздушный выключатель не может быть использован 16А, он должен быть использован более 17А.
